MICRO TURBINES HYDRAULIQUES
MICROTURBINES HYDROÉLECTRIQUES (PTT-PAT)
Les microturbines hydroélectriques, ou picoturbines (systèmes < 5 kW), sont des solutions compactes et performantes pour produire de l’électricité en exploitant la pression ou le débit des conduites d’eau (réseaux d’eau potable, d’irrigation ou industriels). L’une des solutions les plus abordables et polyvalentes pour installer des microturbines est l’utilisation de Pompes Transformée en Turbine (PTT), également appelées Pump as Turbine- (PAT).

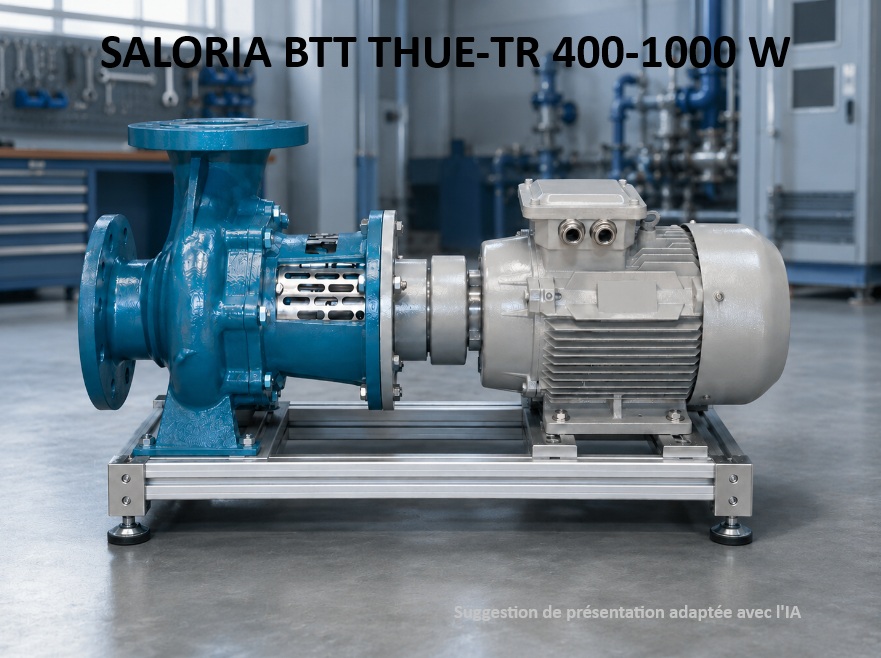

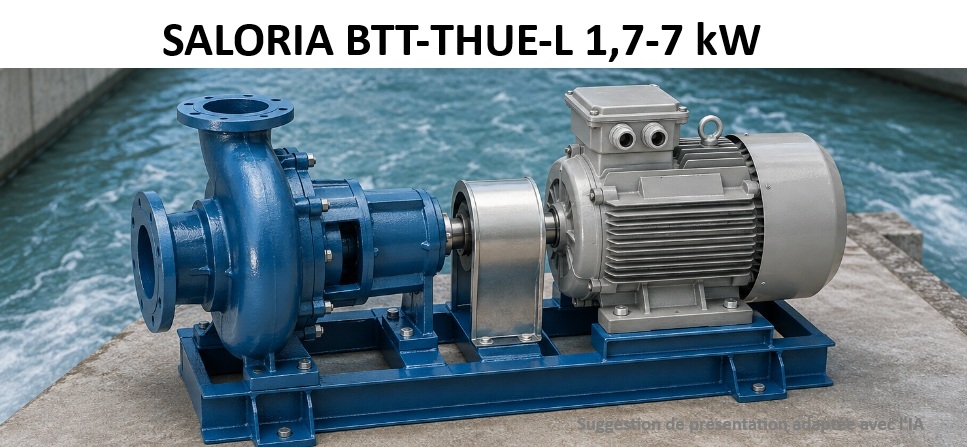

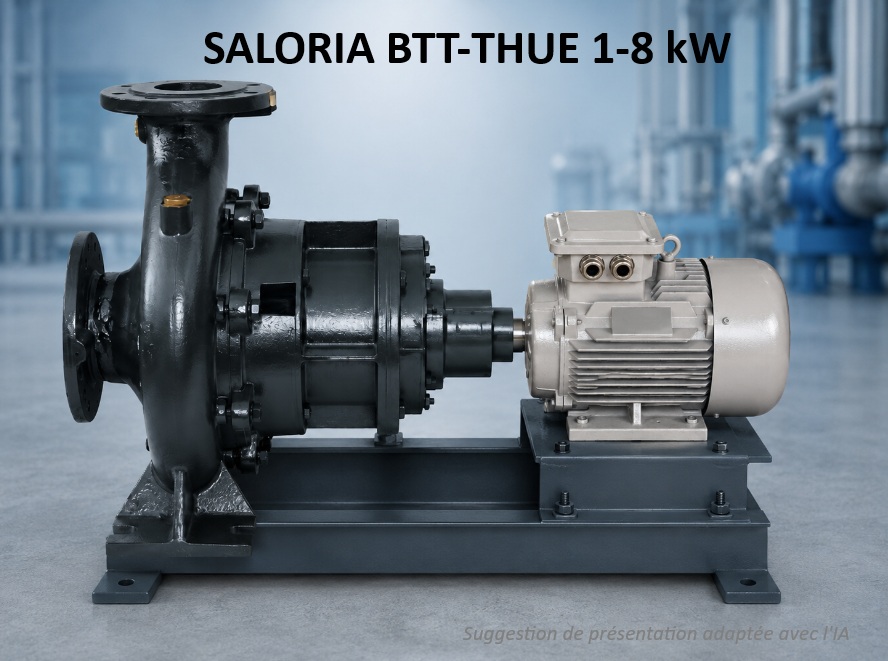

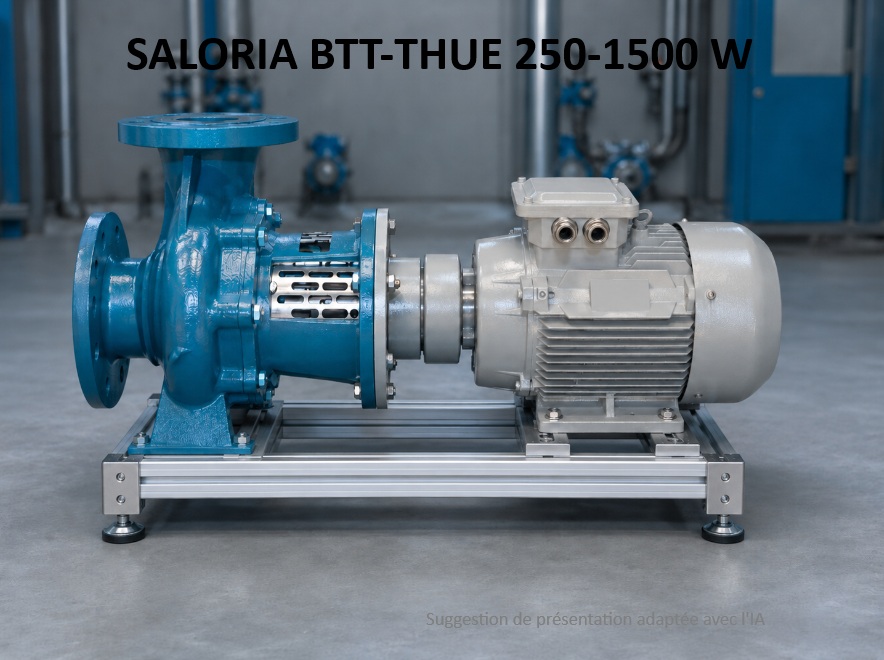

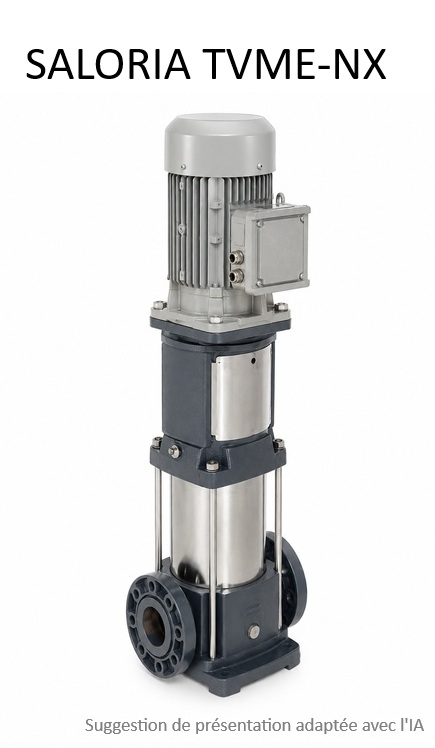

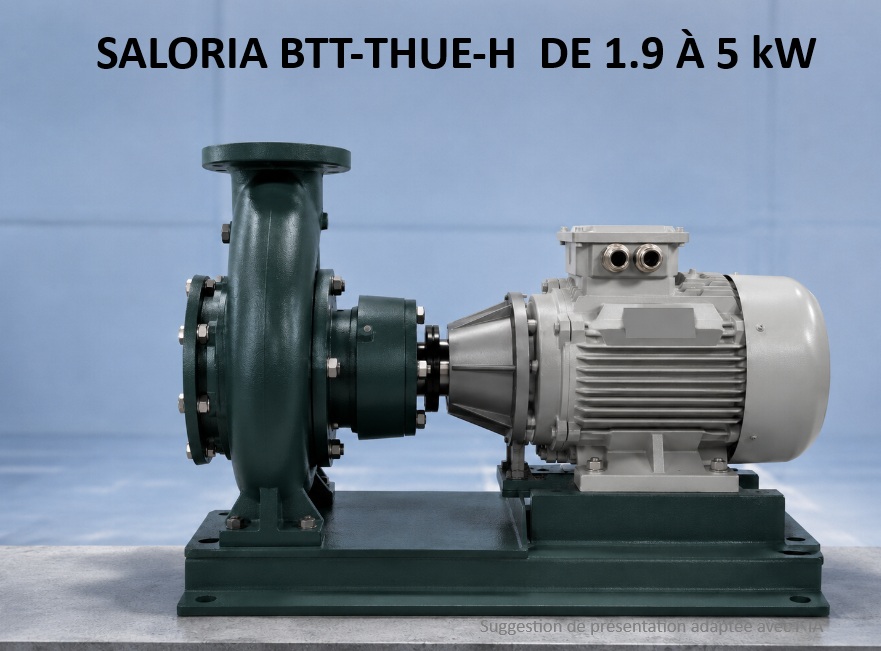

Qu’est-ce qu’une turbine PTT ou PAT ?
Avantages de la PTT-PAT
- Coût réduit : elles coûtent généralement jusqu’à 50 % de moins que les turbines conventionnelles de même puissance.
- Installation simple : elles s’adaptent aux canalisations existantes, sans nécessiter de travaux hydrauliques importants.
- Flexibilité : plusieurs unités peuvent être utilisées pour couvrir les variations saisonnières de débit.
Applications chez Hidric
Chez Hidric, nous développons des systèmes PTT-PAT pour :
- Capter l’énergie dans les réseaux d’eau potable et d’irrigation.
- Intégrer de puissantes micro-turbines telles que Powerspout ou Salòria, ainsi que BTT-PAT, pour générer de l’électricité 100% renouvelable
Principales applications
- Sorties d’eau dans les stations d’épuration.
- Obtention d’énergie dans des circuits en surpression (Réseaux d’eau potable, irrigation ou les réseaux industriels).
- Lâchers d’eau dans de petits barrages, pour maintenir le flux écologique
- Systèmes isolés ou hybrides (hydraulique + solaire + batteries + onduleur).
- Installations rurales ou dispersées où l’énergie hydraulique est fiable et constante, même en cas de baisse de l’ensoleillement



Tension de sortie : pour batterie ou onduleur ?
L’électricité produite par ces micro-turbines est généralement délivrée en courant continu (CC), avec des tensions spécialement conçues pour les systèmes de stockage d’énergie :
- 24 V: idéal pour les parcs de batteries au plomb.
- 48 V (au lithium, 51 V nominal) : option courante dans les systèmes modernes équipés de batteries lithium-fer-phosphate (LiFePO₄), comme celles d’environ 51 V.
- 200V. Pour être connectées directement à des onduleurs hybrides, qui gèrent simultanément les charges hydrauliques, solaires et CA, pour alimenter des installations résidentielles ou industrielles sans batterie (bien que de nombreuses installations les incluent en complément).
Nos turbines offrent toujours une tension de VCC et nous recommandons de les utiliser avec un onduleur photovoltaïque (connecté au réseau) ou hybride (hors réseau + batterie). Dans ces cas, la tension de sortie varie de 170 à 250 VCC selon l’onduleur utilisé.
Débits et pressions de service
Pourquoi choisir Hidric ?
- Nous utilisons un système NON BREVETÉ. Nous pouvons fournir le matériel ou effectuer uniquement les calculs. Vous pouvez acquérir le matériel gratuitement, sans engagement. Le calcul hydraulique est facturé individuellement.
- Devis gratuit. Le premier devis est gratuit et sans engagement. Pour plus d’informations, un devis détaillé ou une analyse des options possibles (type ou modèle de turbine, analyse hydraulique), nous vous rembourserons votre facture.
- Expérience avec BTT, Powerspout et Salòria pour les installations sur réseaux existants ou sur sites isolés.
- Près de 2 000 kW vendus en microhydraulique (0,25 kW + 0,6 kW + 0,45 kW + 4,3 kW + 0,65 kW + 2,6 kW +… = 2 000 kW)
- Expérience avec des onduleurs hybrides compatibles et des parcs de batteries plomb-acide ou lithium 24 ou 48-51 VCC.
- Conseils techniques pour l’installation, de la conception hydraulique au système électrique et de contrôle.
- Tout cela pour vous aider à atteindre l’autonomie énergétique, à réduire votre dépendance aux énergies fossiles et à réduire vos coûts d’exploitation.
Trois exemples d’installation d’une microturbine hydraulique de type PTT
- Turbine hydraulique dans un tuyau avec surpresion, exploitant un surplus de pression (détendeur ou saut différentiel). La turbine est installée dans le circuit secondaire ou en dérivation. Une vanne motorisée en série permet d’activer ou de désactiver la turbine, selon la configuration électrique. Turbines recommandées : Salòria ou BTT.
- Turbine hydraulique dans un tuyau avec presion, juste avant l’entrée d’un réservoir ou d’un étang. La turbine est installée dans le circuit secondaire. Une vanne motorisée installée en parallèle permet d’activer ou de désactiver le fonctionnement de la turbine, selon la configuration électrique. Turbines recommandées : Salòria, BTT, Powerspout.
- Turbine hydraulique à la sortie d’un réservoir, d’un étang ou d’un barrage, exploitant un débit écologique. Dans ce cas, la turbine installée en dérivation par rapport à la vanne de fond fournira de l’énergie 24 h/24. Turbines recommandées : Powerspout, PTT

CONNEXION HYDRAULIQUE DE MICRO-TURBINE DANS UN CIRCUIT SECONDAIRE

CONNEXION HYDRAULIQUE DE MICRO-TURBINE AVANT D’ENTRER DANS LE RÉSERVOIR D’EAU

CONNEXION HYDRAULIQUE DE MICRO-TURBINE EN VIDANGE BARRAGE -DÉBIT ÉCOLOGIQUE-

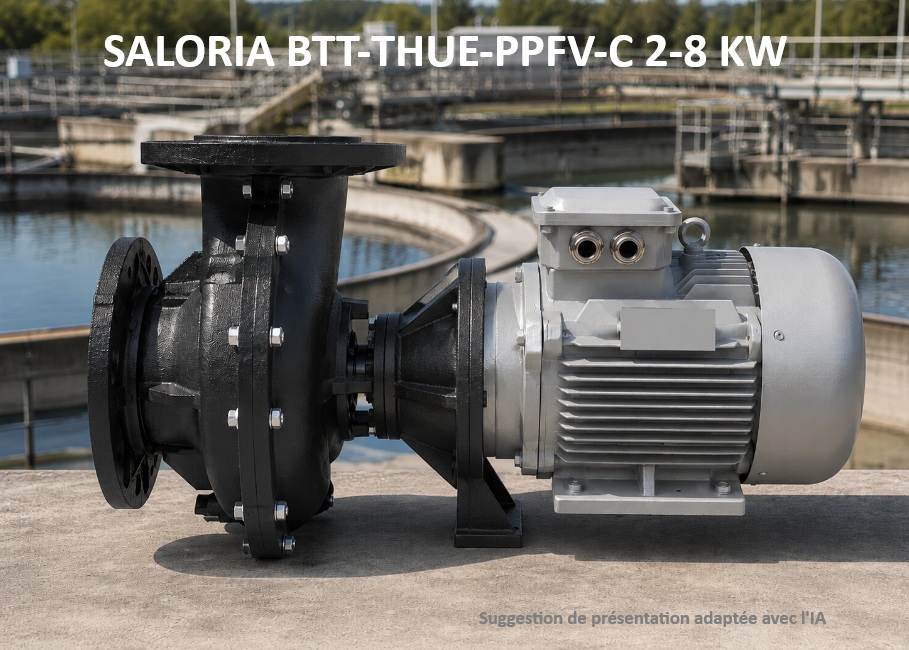

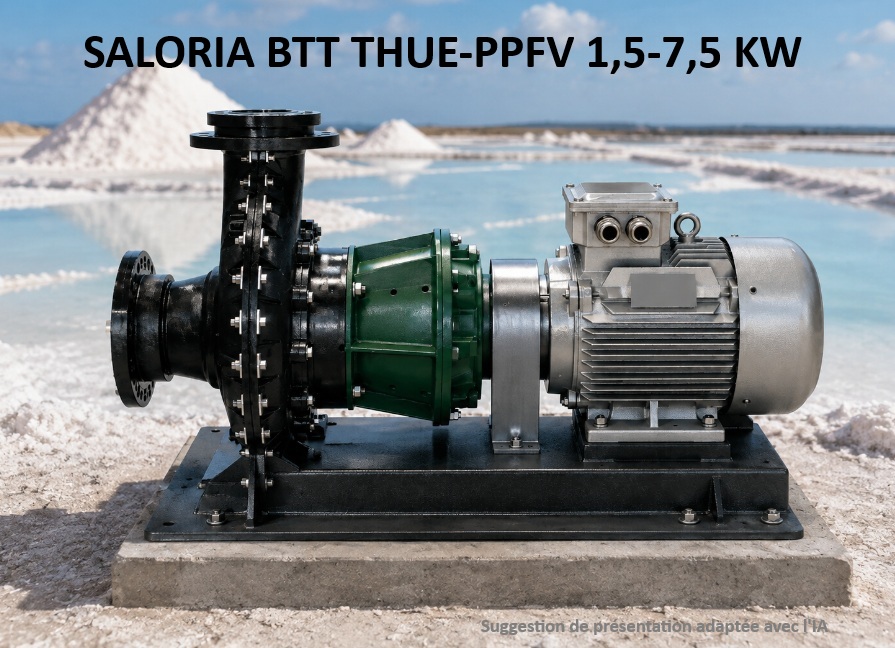

TURBINES POUR EAU SALÉE OU EAU À FORTE CHARGE CHIMIQUE

TURBINES TF 12-24-48 Vcc ou 160Vdc
MICRO TURBINE PT25 12Vdc -25W
Turbine Générateur : Sans balais (Brushless). Prixs ici
Pour charger une batterie 12V 9-45Ah
Conditions hydrauliques et eléctriques:
- ΔP = 1,8 bar Q = 0,95 L/s
- Puissance fournie: 25W -2.2A
- Tension de sortie: 12Vdc
- Sortie de contrôle: Sortie pour le contrôle d’une électrovanne à latch à 2 fils (incluse dans le prix)
- IP 68
- Pression nominale: PN10
- Poids: 2.8 Kg
- Filetage: DN25 -1″
La microturbine TF25 intègre elle-même la carte de régulation électronique. Aucun régulateur de charge requis. Il intègre une sortie pour une électrovanne avec solénoïde de verrouillage (2 fils). Lorsque la batterie est pleine, l’électrovanne se ferme automatiquement. Idéal pour les zones de fin de chaîne où les instruments électroniques doivent être alimentés (chlorinateurs, compteurs, enregistreurs de données).
Peut être installé en à l’extrémité d’un tuyau ou en dérivation




TURBINE FRANCIS TF-90
12 ou 24Vcc 90W
microTURBINE TF-90
CHAMP D’APPLICATION
*Stations de chloration et de traitement de l’eau
*Systèmes de charge de transport et cycle urbain
*Télémétrie, contrôle à distance et stations de contrôle
*Irrigation agricole ou espaces verts municipaux
*Applications industrielles
*Prise en charge de l’éclairage en consommation isolée
Microturbine hydraulique TF-90 à 12 ou 24Vdc
Débit nominal-max (Q) 2,2 -2,5L / s
Hauteur nominale-max (H) 10-14 m
Puissance nominale-max (W) 60-90W
Vitesse à 10mca 2400 tr / min
Raccord hydraulique 1 ”(dN25) F
GÉNÉRATEUR ÉLECTRIQUE
Générateur à aimant permanent triphasé
Enroulement électrique et redresseur en pont encapsulé avec de la résine
Isolation IP44
Tension de sortie: 12Vdc ou 24Vdc (selon le modèle)
Câble bipolaire 1,5m




MATERIAUX
Corps de rotor bronze
Corps alternateur AISI 304
Axe AISI 304
Fermeture en métal TC20
Poids 3,5Kg
Hauteur 145mm
Long 150mm
TURBINE FRANCIS TF-300
12 ou 24Vcc 300W
microTURBINE TF-300
CHAMP D’APPLICATION
*Stations de chloration et de traitement de l’eau
*Systèmes de charge de transport et cycle urbain
*Télémétrie, contrôle à distance et stations de contrôle
*Irrigation agricole ou espaces verts municipaux
*Applications industrielles
*Prise en charge de l’éclairage en consommation isolée
Microturbine hydraulique TF-300 à 12 ou 24Vdc
Débit nominal-max (Q) 2 -5L / s
Hmax (H) 10 m
Puissance min-max (W) 60-500W
Vitesse à 10mca 1600 rpm à 10m
Raccord hydraulique 1-1/4 ”sortie 90º par rapport à l’entrée
Poids 10 kg
GÉNÉRATEUR ÉLECTRIQUE
Générateur à aimant permanent triphasé
Enroulement électrique et redresseur en pont encapsulé avec de la résine
Isolation IP44
Tension de sortie: 12Vdc ou 24Vdc (selon le modèle)
Câble bipolaire 1,5m

TURBINE FRANCIS TF-600
24 ou 48Vcc ou 160Vdc 600W
microTURBINE TF-600
CHAMP D’APPLICATION
*Stations de chloration et de traitement de l’eau
*Systèmes de charge de transport et cycle urbain
*Télémétrie, contrôle à distance et stations de contrôle
*Irrigation agricole ou espaces verts municipaux
*Applications industrielles
*Prise en charge de l’éclairage en consommation isolée
Microturbine hydraulique TF-600 à 12 ou 24Vdc ou 160Vdc
Débit nominal-max (Q) 3,3 a 7,5 L / s
Chut (H) 10-20 m
Puissance min-max (W) 60-600W
Vitesse à 10mca 1600 rpm à 10m
Raccord hydraulique 1-1/4 » sortie 90º par rapport à l’entrée
Poids 12 kg
GÉNÉRATEUR ÉLECTRIQUE
Générateur à aimant permanent triphasé
Enroulement électrique et redresseur en pont encapsulé avec de la résine
Isolation IP44
Tension de sortie: 12Vdc ou 24Vdc (selon le modèle)
Câble bipolaire 1,5m

TURBINE FRANCIS TF-750
24 ou 48Vcc ou 160Vdc 750W
microTURBINE TF-750
CHAMP D’APPLICATION
*Stations de chloration et de traitement de l’eau
*Systèmes de charge de transport et cycle urbain
*Télémétrie, contrôle à distance et stations de contrôle
*Irrigation agricole ou espaces verts municipaux
*Applications industrielles
*Prise en charge de l’éclairage en consommation isolée
Microturbine hydraulique TF-750 à 12 ou 24Vdc ou 160Vdc
Débit nominal-max (Q) 3,3 a 7,7 L / s
Chut (H) Chut max 20 m – 60m
PN: 6bar
Puissance min-max (W) 60-750W
Vitesse à 10mca 1600 rpm à 10m
Raccord hydraulique 1-1/4 » sortie 90º par rapport à l’entrée
Poids 12 kg
GÉNÉRATEUR ÉLECTRIQUE
Générateur à aimant permanent triphasé
Enroulement électrique et redresseur en pont encapsulé avec de la résine
Isolation IP44
Tension de sortie: 12Vdc ou 24Vdc (selon le modèle)
Câble bipolaire 1,5m

TURBINE FRANCIS TF-500
12 ou 24Vcc 500W
microTURBINE TF-500
CHAMP D’APPLICATION
*Stations de chloration et de traitement de l’eau
*Systèmes de charge de transport et cycle urbain
*Télémétrie, contrôle à distance et stations de contrôle
*Irrigation agricole ou espaces verts municipaux
*Applications industrielles
*Prise en charge de l’éclairage en consommation isolée
Microturbine hydraulique TF-500 à 12 ou 24Vdc
Débit nominal-max (Q) 8 -17L / s
H min.-max (H) 0.5-5.5 m
Puissance min-max (W) 60-550W
Vitesse à 10mca 1600 rpm à 10m
Raccord hydraulique 3” sortie 90º par rapport à l’entrée
Poids 15 kg
GÉNÉRATEUR ÉLECTRIQUE
Générateur à aimant permanent triphasé
Enroulement électrique et redresseur en pont encapsulé avec de la résine
Isolation IP44
Tension de sortie: 12Vdc ou 24Vdc (selon le modèle)
Câble bipolaire 1,5m

TURBINE PELTON À 12 ou 24 Vdc
TURBINE PELTON TP-150
24 Vcc 150W
SALORIA TP-150
Petite turbine Pelton pour charger les batteries. Idéal pour les zones isolées avec support de panneaux photovoltaïques et consommations 1500-3500Wh / jour.
Il a une boîte de régulation qui se connecte directement à la batterie. Si la batterie est chargée, activez une vanne à boisseau sphérique motorisée fermant le flux hydraulique.
Turbine de type Pelton
Débit de 0,4-1,5 L / s
Hauteur de 10 à 45m
Production jusqu’à 150W (selon données hydrauliques).
Sortie de tension: 12 ou 24 Vcc (à choisir lors de la commande)


TURBINES PELTON À BAS PRIX 12-24-48 Vcc
PELTON TP-125 / 12-24 V CC
Turbine hydraulique Pelton jusqu’à 125 W à 3 000 tr/min. Pression : 10-100 m. Débit : 0,7-0,3 l/s Tension de sortie basée sur les données hydrauliques (entre 12 et 24 V CC). Doit être connectée à un régulateur de charge MPPT. Tension de sortie triphasée non redressée. GIP sans balais. Modèle : W22/9
Voir le tableau des performances
Buse (mm) |
Chut net(m) |
Débit (L/s) |
Tensión (V) |
Puissance(W) |
3 |
100 |
0,31 |
30 |
150 |
3 |
80 |
0,28 |
27 |
130 |
4 |
60 |
0,43 |
23 |
120 |
4 |
50 |
0,39 |
21 |
110 |
4 |
40 |
0,35 |
19 |
90 |
5 |
30 |
0,48 |
16 |
80 |
6 |
25 |
0,63 |
15 |
70 |
6 |
20 |
0,56 |
13 |
60 |
7 |
15 |
0,66 |
12 |
60 |
8 |
10 |
0,70 |
9 |
40 |
REMARQUE : Cette turbine est vendue avec le régulateur MPPT



PELTON TP-500 /24-48Vdc
Turbine hydraulique Pelton jusqu’à 530 W à 3 000 tr/min. Pression : 20-130 m. Débit : 1,88-0,6 l/s. Tension de sortie selon les spécifications hydrauliques (entre 24 et 48 Vcc). Connexion à un régulateur de charge MPPT (inclus dans le prix) requise. Tension de sortie triphasée non redressée. GIP sans balais. Modèle : W12/15
Voir le tableau des performances
Buse (mm) |
Chut net (m) |
Débit (L/s) |
Tension (V) |
Puissance(W) |
4 |
130 |
0,63 |
53 |
580 |
4,5 |
115 |
0,76 |
49 |
540 |
5 |
100 |
0,87 |
46 |
500 |
5 |
80 |
0,78 |
41 |
450 |
6 |
60 |
0,97 |
36 |
390 |
7 |
50 |
1,21 |
33 |
360 |
8 |
40 |
1,41 |
29 |
320 |
9 |
30 |
1,54 |
25 |
270 |
11 |
20 |
1,88 |
21 |
220 |
12 |
15 |
1,94 |
18 |
190 |
REMARQUE : Cette turbine est vendue avec le régulateur MPPT



PELTON TP-1000 /12-24Vdc
Turbine hydraulique Pelton jusqu’à 1000 W à 3000 tr/min. Pression : 15-100 m. Débit : 2,28-1,7 l/s. Tension de sortie selon les spécifications hydrauliques (entre 12 et 24 Vcc). Connexion à un régulateur de charge MPPT (inclus dans le prix) requise. Tension de sortie triphasée non redressée. GIP sans balais. Modèle : W12/12
Voir le tableau des performances
Buse (mm) |
Chut net (m) |
Débit (L/s) |
Tension (V) |
Puissance (W) |
7 |
100 |
1,70 |
25 |
1040 |
7 |
90 |
1,62 |
24 |
980 |
7 |
80 |
1,52 |
22 |
930 |
8 |
70 |
1,86 |
21 |
870 |
8 |
60 |
1,72 |
19 |
800 |
9 |
50 |
1,99 |
18 |
730 |
11 |
40 |
2,66 |
16 |
650 |
12 |
30 |
2,74 |
14 |
570 |
13 |
20 |
2,63 |
11 |
410 |
13 |
15 |
2,28 |
10 |
260 |
REMARQUE : Cette turbine est vendue avec le régulateur MPPT



PELTON TP-2700 /Vdc
Turbine hydroélectrique Pelton jusqu’à 2700 W. Pression : 10-130 m. Débit : 9,9-2,8 l/s. Tension de sortie selon les spécifications hydrauliques (entre 78 et 282 VCC). Raccordement à un régulateur de charge MPPT requis jusqu’à 175 VCC – 1690 W. Au-delà de 175 VCC, raccordement à un onduleur hybride MPPT requis (tous deux inclus dans le prix). Tension de sortie triphasée non redressée. GIP sans balais. Modèle : W15/15
Voir le tableau des performances
Buse(mm) |
Chut net (m) |
Débit (L/s) |
Tension (V) |
Puissance (W) |
8,5 |
130 |
2,87 |
282 |
2730 |
9 |
115 |
3,02 |
265 |
2570 |
10 |
100 |
3,48 |
247 |
2400 |
11 |
80 |
3,77 |
221 |
2140 |
13 |
60 |
4,55 |
191 |
1860 |
14 |
50 |
4,82 |
175 |
1690 |
15 |
40 |
4,95 |
156 |
1510 |
18 |
30 |
6,17 |
135 |
1310 |
22 |
20 |
7,53 |
111 |
1070 |
30 |
10 |
9,90 |
78 |
750 |
REMARQUE : Cette turbine est vendue avec le régulateur MPPT
-
Valeurs en noir = Raccordement à un régulateur de charge MPPT, batterie 24 ou 48 Vdc
-
Valeurs en bleu = Raccordement à un onduleur hybride 3 kW, batterie 24 Vdc
