Le principe est simple :

• Le programmateur d’irrigation (il peut s’agir de n’importe quel contrôleur d’irrigation) envoie ses ordres en 24 V AC comme d’habitude.

• L’émetteur ICT-25 convertit ces signaux en trames radio codées et les transmet vers le champ.

• Les récepteurs GAP 20 reçoivent l’ordre radio et ouvrent/ferment jusqu’à 4 électrovannes indépendantes via des solénoïdes latch 2 fils.

L’ensemble ICT-10 / GAP-20 fonctionne ainsi comme un système intégré de télécommande radio, avec une portée typique de plusieurs kilomètres (jusqu’à 10 km dans de bonnes conditions).

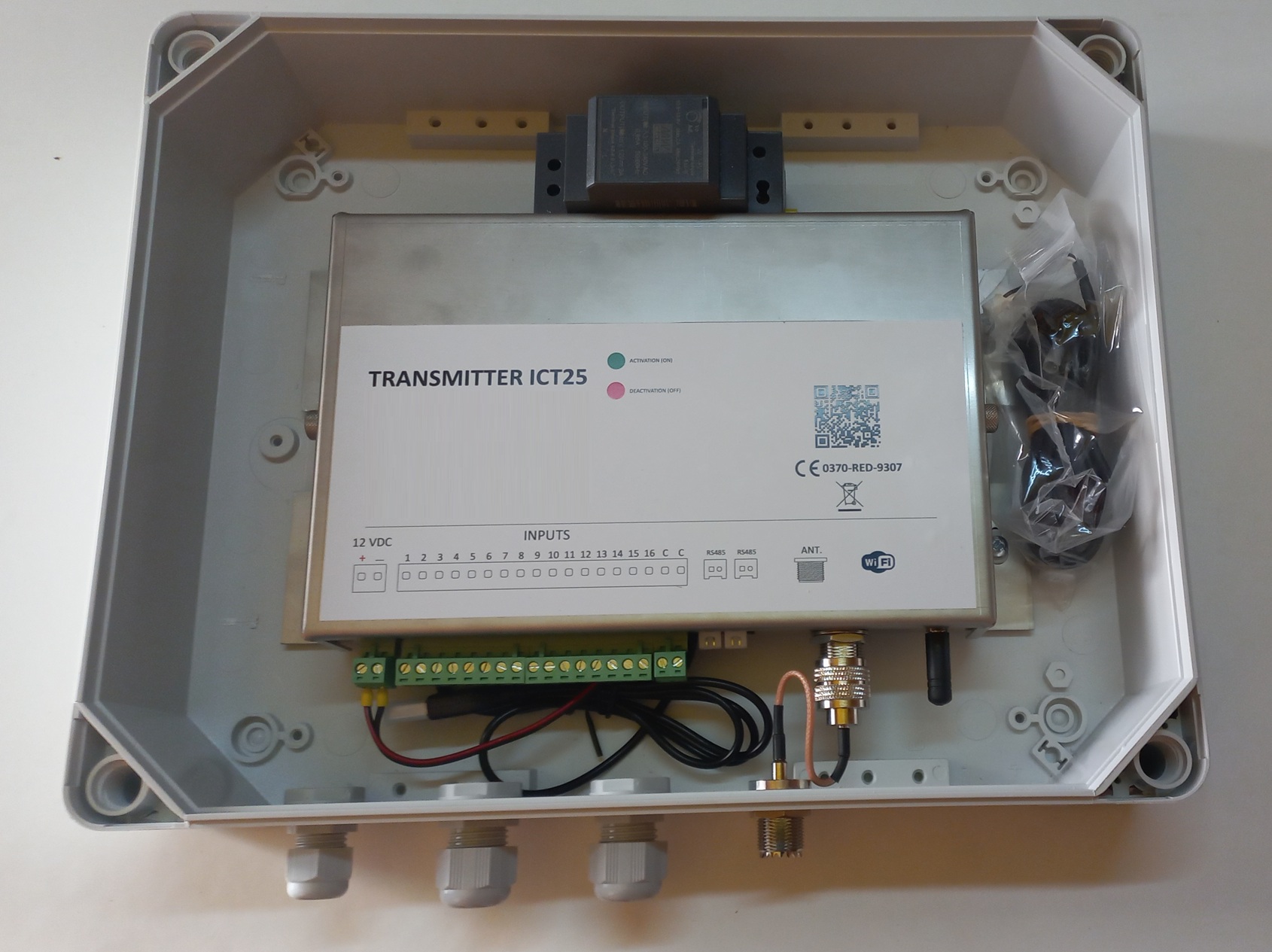

Les ICT-25 sont les émetteurs du système. Ils reçoivent les ordres d’un programmateur d’irrigation classique (sorties 24 V) ou d’un bus RS-485, les codent et les envoient par radio vers les récepteurs GAP 20.

• Versions 16 ou 32 stations, extensibles jusqu’à 512 secteurs avec les modules EU-M et EU-80.

• Alimentation 100–240 V AC.

• Boîtier IP56 pour une installation en local technique ou armoire de commande.

Les récepteurs de champ ne nécessitent pas de programmation d’identité complexe : ils sont assignés directement aux entrées de l’ICT-25, ce qui simplifie la configuration.

1. Il offre la possibilité de doubler le signal de sortie. Il permet ainsi d’ouvrir simultanément deux électrovannes de champ, situées dans des récepteurs différents.
2. Il permet également d’activer les systèmes radio utilisés sur les terrains de golf  ou pour les zones urbaines: IRRIDEA

Le module EU-16 est une extension de 16 stations pour l’ICT-25. Il permet de passer d’un émetteur 16 secteurs à 32 secteurs gérés à partir du même ICT.

Idéal pour des installations de taille moyenne où l’on souhaite rester sur une architecture simple tout en doublant le nombre de sorties

Les EU-80 sont des modules d’extension de 80 stations qui se connectent à l’unité EU-M.

En empilant EU-M et EU-80, on peut faire évoluer progressivement l’installation, depuis quelques dizaines de secteurs jusqu’à un réseau complet de 512 secteurs d’irrigation pilotés par radio à partir d’un seul point de commande

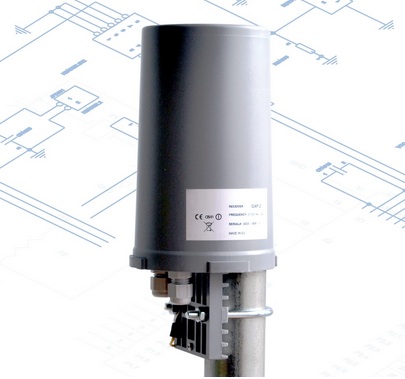

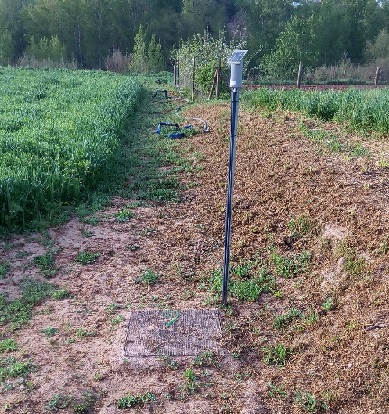

Les récepteurs GAP 20 sont installés sur le terrain, à proximité des vannes. Ce sont des boîtiers compacts et autonomes capables de :

• piloter jusqu’à 4 électrovannes indépendantes avec solénoïdes latch 2 fils ;

• fonctionner avec différentes options d’alimentation (batterie, panneau solaire, etc.) ;

• consommer très peu d’énergie (ultra-basse consommation) ;

• offrir une indication d’état (général et par sortie)

• intégrer une déconnexion de sécurité programmable : si la radio ne répond plus, les sorties reviennent à un état sûr ;

• disposer de sorties isolées optoélectroniquement pour plus de sécurité et de fiabilité.

Chaque sortie peut aussi être activée manuellement sur place, ce qui facilite les tests ou les interventions ponctuelles sans passer par le programmateur.

Alimentation par batterie au lithium ou pile alcaline, au choix

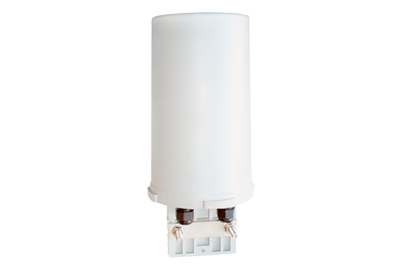

Deux modèles :

• 2 sorties à latch -> commande 2 EV
• 4 sorties à latch -> commande de 4 EV

Le système GAP 20 dispose également d’outils complémentaires :

• GAP Capture : logiciel qui permet de visualiser, sur un PC, l’activité du système en temps réel (ordres transmis, trafic radio, etc.). Très utile pour les mises en route et les diagnostics.

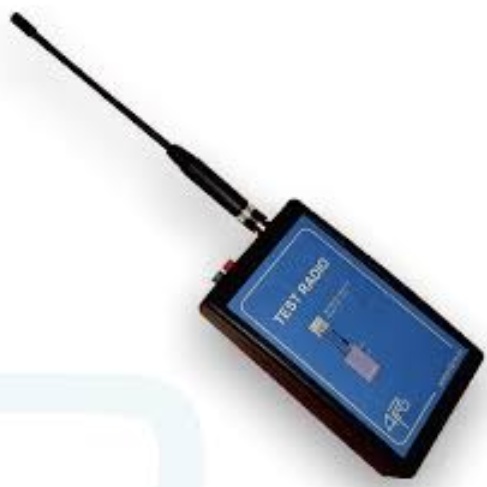

• Équipement “Test Radio” : appareil portable permettant de vérifier la couverture radio sur le terrain, pour choisir la meilleure position des antennes et des récepteurs.

Ces outils ne sont pas indispensables pour les petites installations, mais deviennent très intéressants pour les réseaux d’irrigation étendus ou les exploitations qui veulent suivre finement le comportement du système.
