MESURES DE DÉBIT DANS LES CANAUX ET LES PETITES RIVIÈRES

Mesures de débit dans les canaux et les petites rivières (ISO 748)

Mesure de débit avec un moulin à sections (ISO 748)

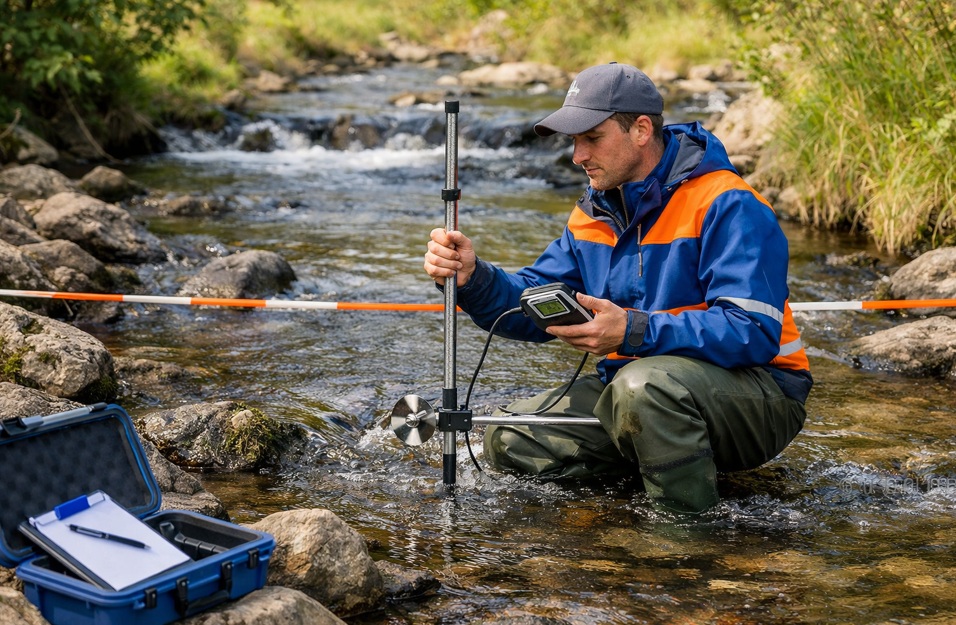

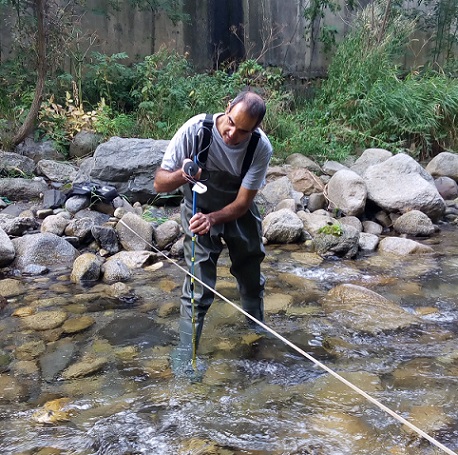

Chez Hidric, nous effectuons des mesures directes de débit dans les courants de surface à l’aide d’un moulin hydrométrique (mesure de la vitesse en m/s) et de la méthode vitesse-surface pour les sections, conformément à la norme ISO 748. Nous obtenons le débit instantané avec des critères techniques, une traçabilité et une estimation de l’incertitude, et fournissons un rapport prêt à l’emploi pour les démarches administratives ou pour la gestion et l’exploitation quotidiennes.

Lieux d’intervention

Ruisseaux et torrents
Petites rivières
Canaux et dérivations d’irrigation ou hydroélectriques
Égouts et collecteurs à ciel ouvert
Rejets de stations d’épuration avec canal ou seuil

Pourquoi effectuer un jaugeage de rivière ou de canal ?

Pour une connaissance précise du débit en vue de son exploitation, de son irrigation et de sa distribution.
Pour la conformité réglementaire et la justification des mesures auprès des administrations ou des communautés d’irrigants.
Pour l’étalonnage des compteurs et des stations et l’établissement des courbes de niveau-débit (tarification).
Pour l’évaluation des impacts des travaux, des épisodes de sécheresse ou des fortes pluies.
Si vous souhaitez installer une petite microturbine hydraulique et que vous ne connaissez pas le débit

Méthodologie (vitesse mesurée au treuil de section – ISO 748)

1. Identification de la section

Sélection d’une section droite et uniforme, d’accès sûr et présentant des conditions d’écoulement appropriées (sans tourbillons ni variations brusques).

2. Tracé des verticales

Division de la largeur B en n verticales (généralement 10 à 30), plus denses là où la vitesse varie davantage.

3. Mesure du tirant d’eau

Relevés de tirant d’eau sur chaque verticale (au sondeur ou à vue) pour obtenir le profil de la section.

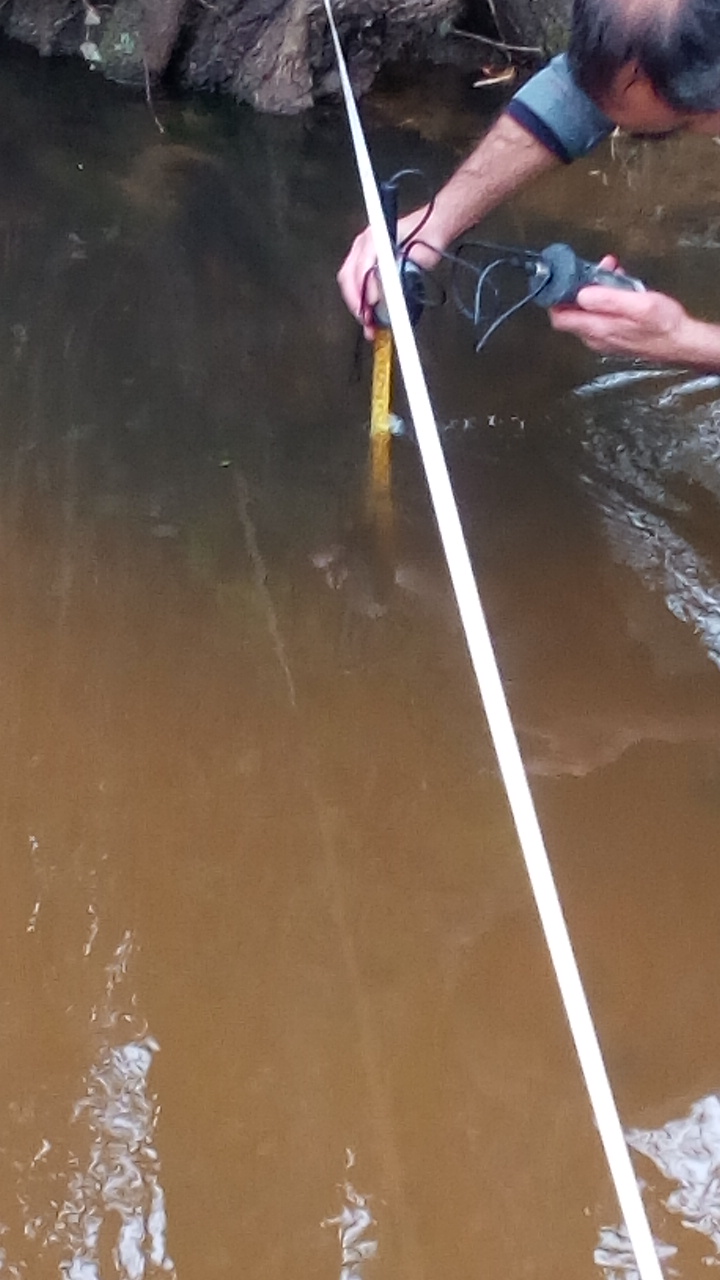

4. Mesure de la vitesse au treuil

Nous déterminons la vitesse représentative de chaque verticale en fonction de la profondeur et de la turbulence :

1 point lorsque la profondeur le permet et que l’écoulement est régulier
2 à n points et moyenne, lorsqu’il est nécessaire d’améliorer la représentativité
Dans les chenaux ou cas particuliers, 2 à 3 points par verticale si le profil de vitesse l’exige

5. Calcul par colonnes

Pour chaque panneau i -> Débit total : Q = ∑(vi ⋅ Ai)

6. Qualité et incertitude

Nous répétons les mesures sur les verticales clés, vérifions leur cohérence et estimons l’incertitude. Dans de bonnes conditions, une précision de l’ordre de ±5 à 10 % est courante (toujours indiquée dans le rapport).

Questions fréquentes

La méthode du moulin est-elle fiable pour déterminer le débit ?

Oui, c’est une méthode standard et fiable lorsque la section est adéquate et que les conditions de mesure sont possibles. Cette méthode est décrite dans la norme ISO 748.

Peut-on effectuer des mesures lorsque le niveau de la rivière est très bas ?

Oui. Nous adaptons le passage vertical et la méthodologie aux faibles débits.

Et dans les chenaux avec végétation ou sédiments ?

Dans de nombreux cas, la fenêtre de mesure peut être nettoyée et les panneaux ajustés. Si la section n’est pas mesurable avec certitude, nous proposons des solutions alternatives, selon le cas.

Quelle précision puis-je espérer ?

Dans de bonnes conditions, généralement ±5 à 10 %. Nous l’indiquons systématiquement dans le rapport.

Pourquoi effectuer des mesures de débit s’il existe déjà des débitmètres instantanés ?

Parce que les mesures de débit permettent de mesurer le débit à un point précis et à un instant donné, et servent à vérifier/étalonner les capteurs ou les modèles de calcul.

Cas typiques

Dimensionnement des dérivations pour les concessions d’irrigation ou les mini-centrales hydrauliques.
Exigences relatives à la courbe débit-puissance (Q-P).
Contrôle des débits dans les exploitations agricoles ou les installations (stations d’épuration) à l’aide d’un canal/d’une vanne Parshall.
Surveillance des cours d’eau en régime écologique ou en période de sécheresse.
Contrôle des travaux : avant et après une intervention fluviale.

Demande de devis

Vous souhaitez connaître le débit d’une rivière ou d’un canal à un moment précis ?

Envoyez-nous 1 à 3 photos du point de mesure ainsi que son emplacement, et nous vous ferons parvenir un devis. Contactez-nous par e-mail : bonjour@hydric.fr ou hola @hidric.com
