POWERSPOUT PLT

MICRO Turbine PELTON

POWERSPOUT PLT

Les turbines PowerSpout PLT offrent un moyen simple et peu coûteux d’obtenir de l’électricité. Avec des sauts d’eau de 10 à 130 m et un débit de 0,5 à 2,5 L/s, il peut être obtenu entre 100W et 1500W (2400-36000Wh / jour). Pour charger de batteries 24Vdc ou 48Vdc avec un régulateur MPPT ou pour connecter à l’onduleur directement.

Où peut-il être installé?
* Endroits isolés sans connexion réseau.
* Complément fiable pour produire de l’électricité, à faible débit et à hauts sauts.
* Endroits où une nouvelle alimentation est souhaitée. Fortement recommandé comme support pour un système photovoltaïque

Données techniques

* Turbine: modèle Pelton
* Jets: 1-2, 2-25mm
* Nombre de cuillères dans le rotor: 20
* Matériau du rotor: GF30 Nylon 230mm PCD
* Couverture: plastique LDPE de 6 mm d’épaisseur
* Hauteur de pression statique max.: 130m
* Hauteur dynamique maximale: 3-125 m
* Débit maximum / turbine: 2.5 l/s (9000L/h)
* Débit minimum / turbine: 0,5 l / s (1800 L/h)
* Buses fournies: 1 jeu coupé à la taille calculée + 1 jeu sans coupée

* Générateur: aimants permanents 3 phases
* Efficacité du générateur: 70%
* Sortie: Tension continue (+; – et terre)





MODÈLES DISPONIBLES

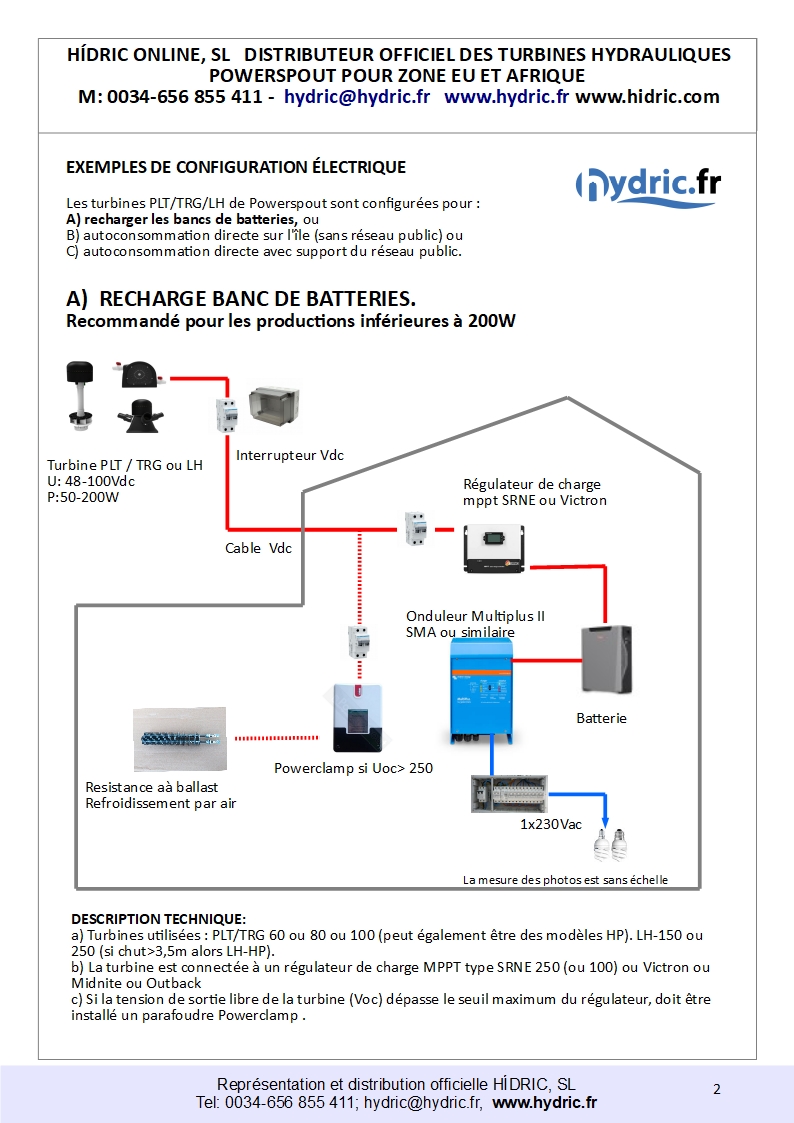

PLT / PLT-HP 28-40-56-80
Tension de sortie à 28Vcc-40Vcc-56Vcc ou 80Vcc
Pour charger des batteries avec régulateur MPPT

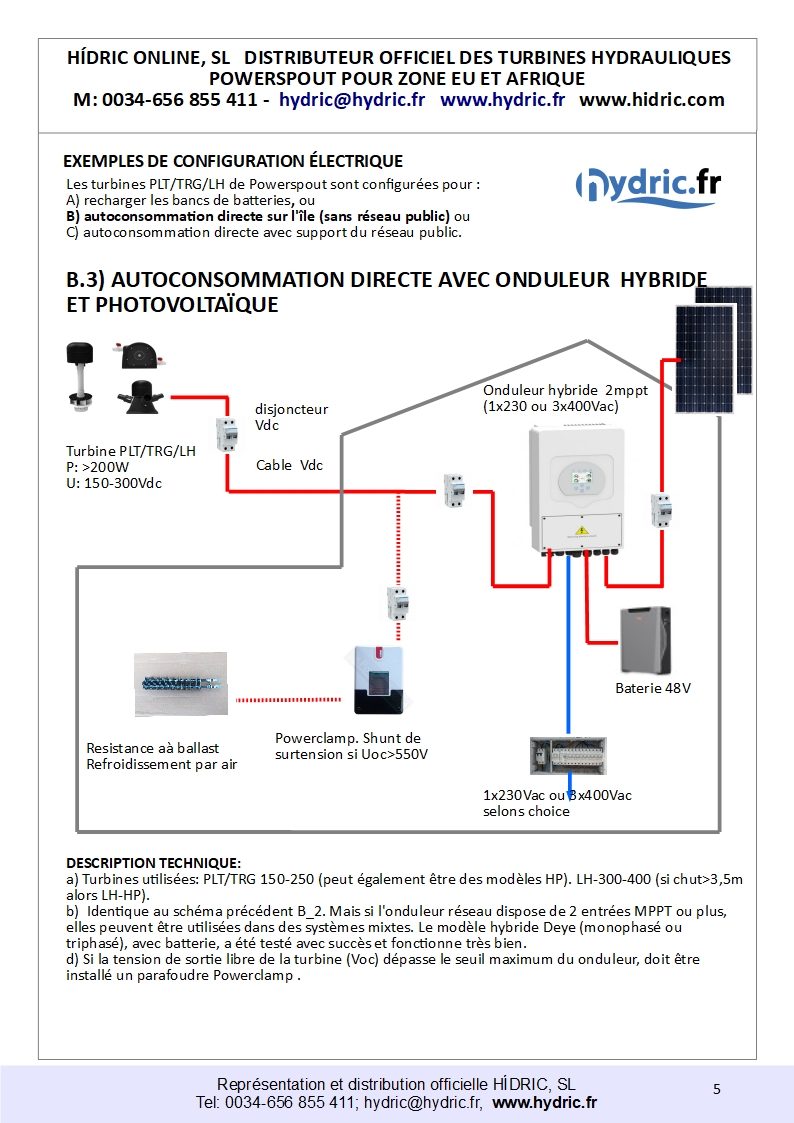

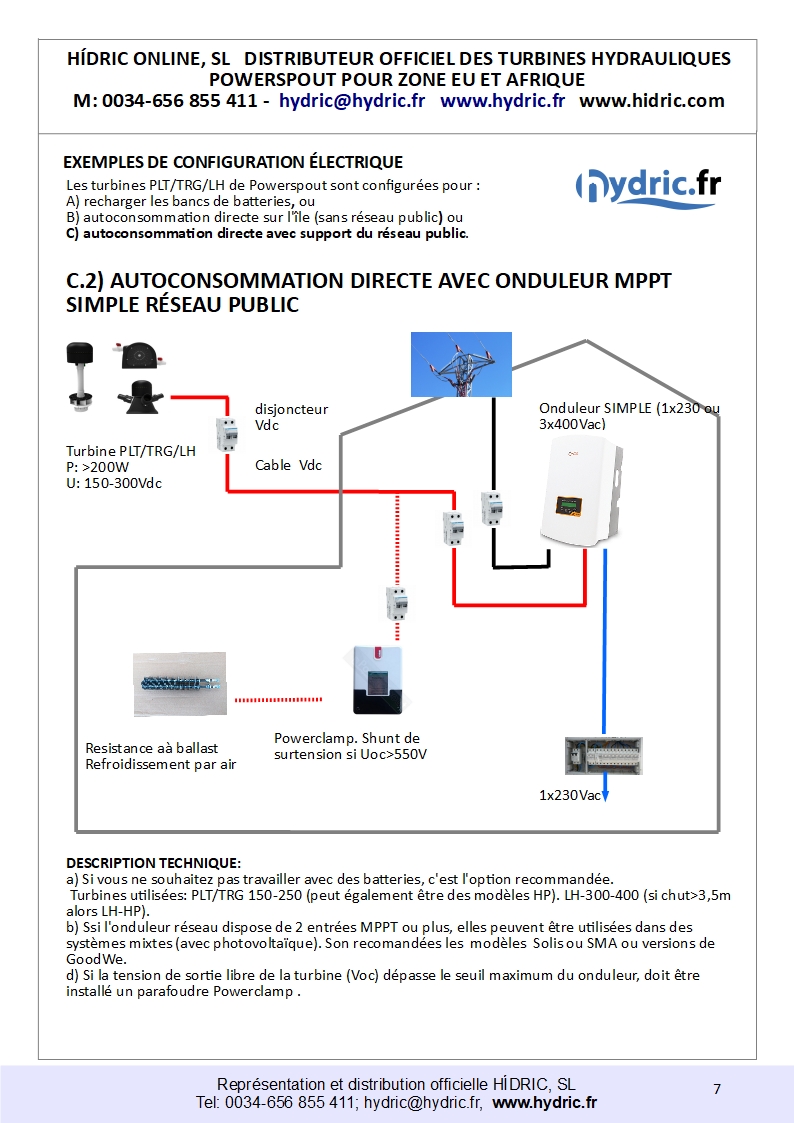

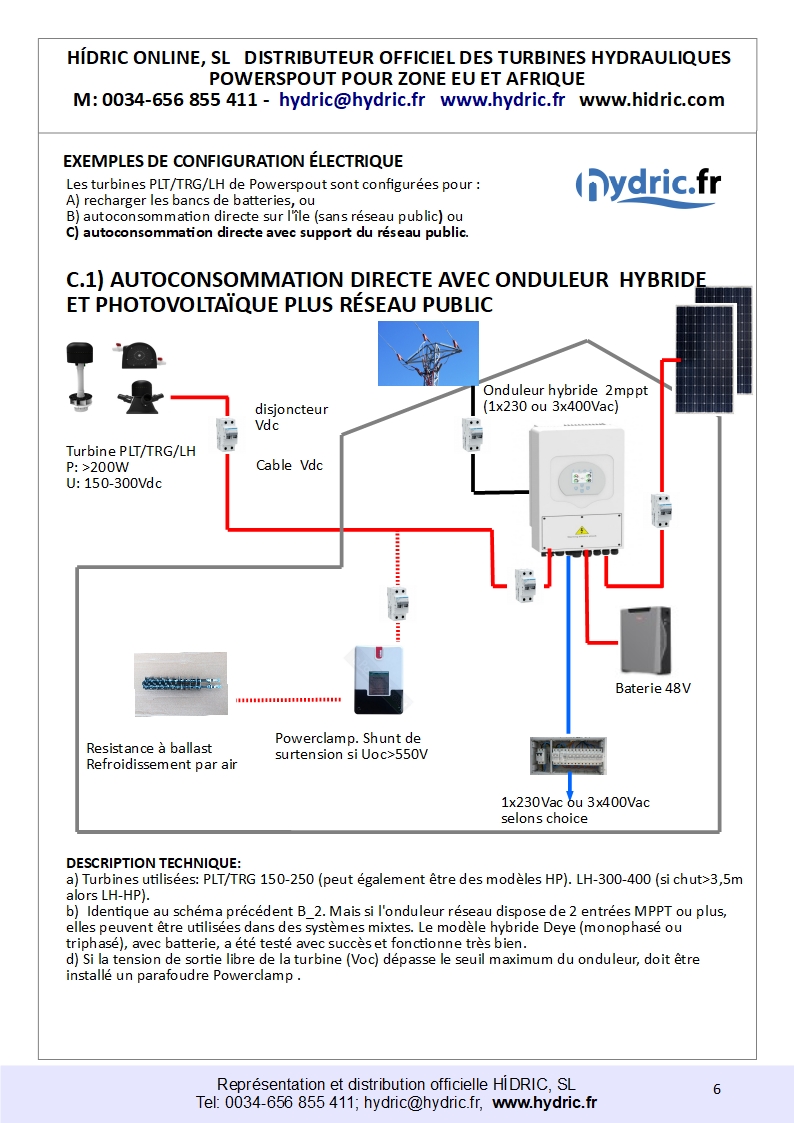

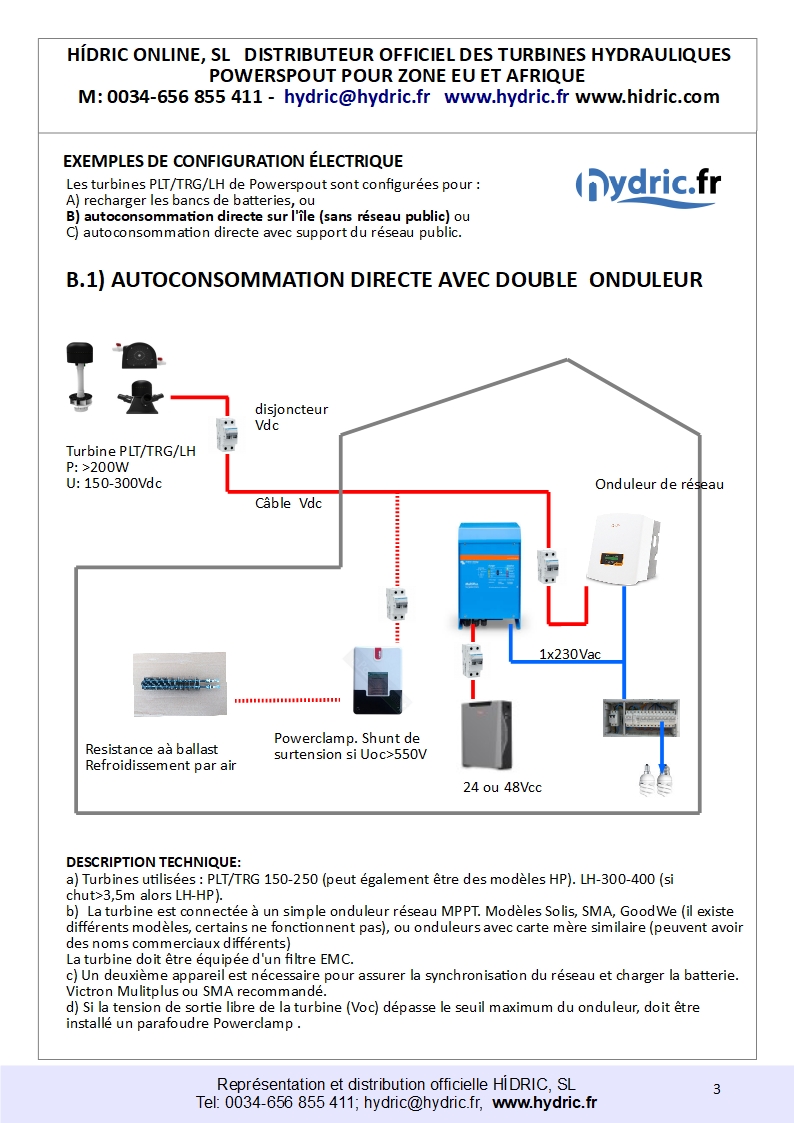

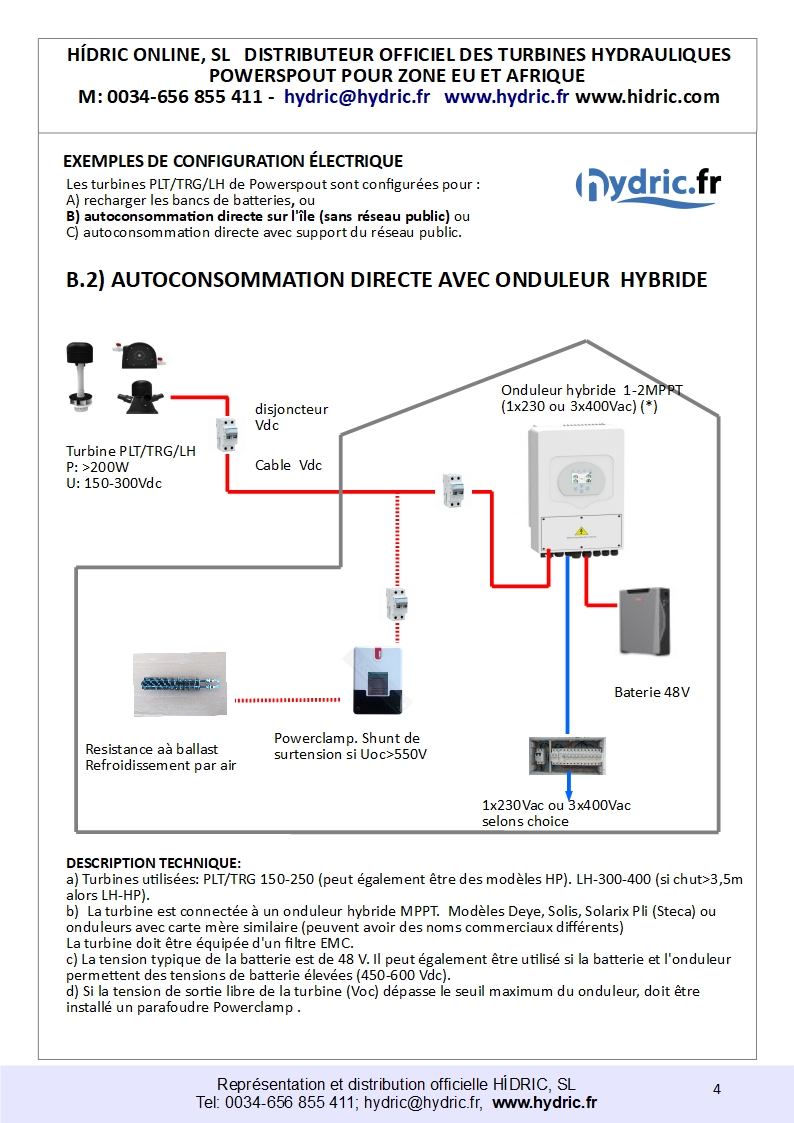

PLT / PLT-HP 170-200-350
Tension de sortie à 170Vcc- 200Vcc ó 350Vcc
Pour travailler avec un onduleur de réseau Vcc/Vca. A partir de une Puissence > 950W



MATÉRIEL LIVRÉ AVEC LA TURBINE PLT

La turbine PLT, en standard, est fournie avec le matériel suivant:

-Structure externe
-Générateur (GIP) et de la roue installés dans le boîtier extérieur
-Jeu de deux buses  coupé à la taille (a)
-Vannes PVC 2″ pour régulation eau (b)
-2m de câble connecté au redresseur (positif, négatif et mise à la terre (couleur verte)
(a -b) Pour la sécurité du transport, il peut être fourni non installé

CONSULTATION SUR LES TURBINES

La conception d’un système d’énergie renouvelable intégrant des turbines hydrauliques ou un système mixte photovoltaïque et hydraulique nécessite du temps. Entre 3 et 5% de votre temps, vous devez vous consacrer au design. Si vous avez besoin d’aide, je peux vous aider, mais ce n’est pas gratuit. Vous pouvez émettre vos doutes initiaux et nous vous répondrons. Mais si vous posez des questions complexes (de quel type de matériel avez-vous besoin, comment procéder à l’installation, comment établir des connexions, etc.), vous devez effectuer un paiement. Voir le support technique. Le prix du support technique sera réduit si vous commandez une turbine.



KIT HYDRAULIQUE TURBINE POWERSPOUT.

Les turbines Powerspout (et toutes en général) ont besoin d’autres éléments hydrauliques et électriques pour fonctionner correctement. Ci-dessous, nous vous montrons le matériel que nous incluons dans nos kits:

– Collecteur d’entrée accessoires laiton / PVC selon le modèle de turbine et / ou de pression

– Pot de graisse pour lubrifie la PLT automatiquement

– Tub PVC PN16 rigide ou tuyau PVC PN9 flexible selon le modèle de turbine

-Accessoires jonction kamploc entre tube et turbine + pince de serrage

-Interrupteur thermostatique 500Vdc 2p avec boîtier étanche

-Derivateur de sur tension DST, programmé

-Résistance de dérivation d’air

TURBINES PLT POWERSPOUT: LISTE DES PRIXS. 2019 Prixs TTC

DESCRIPTION MODÈLE PRIX TTC (€)
Assistance technique et calculs de turbines Powerspout PLT, TRG, LH 48,00
Powerspout Turbine pelton PLT simple PLT 40-200 1825,00
Powerspout Turbine pelton PLT-HP PLT-HP 40-200 2114,00
Assurance de transport DHL NZ-FR turbine  PLT
DHL 25,00
Pot graisse pour PLT/TRG/LH 56,00
Kit Hydraulique PVC-2″ pour PLT 2″ 135,00
Interrupteur 500Vdc-10A -2poles + boîtier étanche 138,00
Saloria Dérivateur DST DST 198,00
Saloria Resistance Vdc 500W 500-900W 54,00
Assistance technique et calculs de turbines Powerspout PLT, TRG, LH 48,00



POWERSPOUT PLT: DOSSIERS, MANUELS ET FICHIERS TECHNIQUES

POWERSPOUT TRG

MICRO Turbine TURGO

POWERSPOUT PLT

Les turbines PowerSpout TRG offrent un moyen simple et peu coûteux d’obtenir de l’électricité. Avec des sauts d’eau de 3 à 300 m et un débit de 8 à 16 L/s, il peut être obtenu entre 100W et 1500W (2400-36000Wh / jour). Pour charger de batteries 24Vdc ou 48Vdc avec un régulateur MPPT ou pour connecter à l’onduleur directement.

Où peut-il être installé?
* Endroits isolés sans connexion réseau.
* Complément fiable pour produire de l’électricité, à faible débit et à hauts sauts.
* Endroits où une nouvelle alimentation est souhaitée. Fortement recommandé comme support pour un système photovoltaïque

Données techniques

* Turbine: Modele Turgo
* Buses: 1-4, de 2-22mm
* Nombre de cuillères à rotor: 12
* Matériau du rotor Turgo: GF30 Nylon 90mm PCD
* Couverture: plastique LDPE de 3 mm d’épaisseur, fond de 8 mm d’épaisseur
* Presion estátique: 40m
* Hauteur maximale dynamique: 2-30 m
* Débit maximale / turbine: 16 l/s (57600L/h)
* Débit minimum / turbine: 8 l/s (28800L/h)
* Buses fournies: 1 jeu coupé à la taille calculée + 1 jeu de rechange sans taille

*Générateur: d’aimants permanents de 3 phases. Livré en 2fils Vcc (+/-) + terre
*Eficacitée generator: 70%
*La turbine est fabriquée pour les conditions hydrauliques disponibles. Si les conditions changent, la production changera.

Le choix de la turbine est en fonction de la tension de sortie souhaitée. Tous les modèles TRG ont le même prix, à l’exception de l’option HP qui augmente la production.







MODÈLES DISPONIBLES

TRG /TRG-HP 28-40-56-80
Tension de sortie à 28Vcc-40Vcc-56Vcc ou 80Vcc
Pour charger des batteries avec régulateur MPPT

TRG /TRG-HP 170-200-350
Tension de sortie à 170Vcc- 200Vcc ó 350Vcc
Pour travailler avec un onduleur de réseau Vcc/Vca. A partir de une Puissence > 950W



MATÉRIEL LIVRÉ AVEC LA TURBINE TRG

La turbine TRG, en standard, est fournie avec le matériel suivant:

-Structure externe
-Générateur (GIP) et de la roue installés dans le boîtier extérieur
-Jeu de deux buses  coupé à la taille (a)
-Vannes PVC 2″ pour régulation eau (b) + accessoires kamlok
-2m de câble connecté au redresseur (positif, négatif et mise à la terre (couleur verte)
(a -b) Pour la sécurité du transport, il peut être fourni non installé

Stands pour le tube flexible

CONSULTATION SUR LES TURBINES

La conception d’un système d’énergie renouvelable intégrant des turbines hydrauliques ou un système mixte photovoltaïque et hydraulique nécessite du temps. Entre 3 et 5% de votre temps, vous devez vous consacrer au design. Si vous avez besoin d’aide, je peux vous aider, mais ce n’est pas gratuit. Vous pouvez émettre vos doutes initiaux et nous vous répondrons. Mais si vous posez des questions complexes (de quel type de matériel avez-vous besoin, comment procéder à l’installation, comment établir des connexions, etc.), vous devez effectuer un paiement. Voir le support technique. Le prix du support technique sera réduit si vous commandez une turbine.



KIT HYDRAULIQUE TURBINE POWERSPOUT.

Les turbines Powerspout (et toutes en général) ont besoin d’autres éléments hydrauliques et électriques pour fonctionner correctement. Ci-dessous, nous vous montrons le matériel que nous incluons dans nos kits:

– Tuyau PVCflexible PN 9bar selon le modèle de turbine et / ou de pression

– Pot de graisse pour lubrifie la TRG automatiquement

-Accessoires jonction kamploc entre tube et turbine + pince de serrage

-Interrupteur thermostatique 500Vdc 2p avec boîtier étanche

-Derivateur de sur tension DST, programmé

-Résistance de dérivation d’air

TURBINES TRG POWERSPOUT: LISTE DES PRIXS. 2019 Prixs TTC

DESCRIPTION MODÈLE PRIX TTC (€)
Assistance technique et calculs de turbines Powerspout PLT, TRG, LH 48,00
Powerspout Turbine turgo TRG simple PLT 40-200 1825,00
Powerspout Turbine turgo TRG-HP PLT-HP 40-200 2114,00
Assurance de transport DHL NZ-FR turbine  PLT
DHL 25,00
Pot de graisse pour PLT/TRG/LH 56,00
Kit Hydraulique Tuyau flex-2″ pour TRG 2″ 135,00
Interrupteur 500Vdc-10A -2poles + boîtier étanche 138,00
Saloria Dérivateur DST DST 198,00
Saloria Resistance Vdc 500W 500-900W 54,00
Assistance technique et calculs de turbines Powerspout PLT, TRG, LH 48,00



POWERSPOUT TRG: DOSSIERS, MANUELS ET FICHIERS TECHNIQUES

POWERSPOUT LH

MICRO Turbine KAPLAN

POWERSPOUT PLT

Les turbines PowerSpout LH offrent un moyen simple et peu coûteux d’obtenir de l’électricité. Avec des sauts d’eau de 1.5 À 5 m et un débit de 25 à 55 L/s, il peut être obtenu entre 100W et 1500W (2400-36000Wh / jour). Pour charger de batteries 24Vdc ou 48Vdc avec un régulateur MPPT ou pour connecter à l’onduleur directement.

Où peut-il être installé?
* Endroits isolés sans connexion réseau.
* Complément fiable pour produire de l’électricité, à faible débit et à hauts sauts.
* Endroits où une nouvelle alimentation est souhaitée. Fortement recommandé comme support pour un système photovoltaïque

La turbine LH est livrée avec:

Barre de coupe des feuilles sur l’hélice
Raccord de graissage manuel en standard
2m de fil PV étamé de 4mm² pour + / – / terre
2 connecteurs de câble MC4
1 x raccord de base en PVC pour tube d’aspiration en PVC de 200 mm de diamètre extérieur (le tuyau d’aspiration n’est pas fourni)
Garantie de 2 ans

Pour les hauteurs supérieures à 3,6 m, vous devez commander une version HP et utiliser un tube d’aspiration de 250 mm de diamètre extérieur. Pour utiliser un tube de 250 mm, vous avez besoin de cet adaptateur.

Si vous souhaitez que d’autres pièces LH-Pro soient expédiées dans le même carton que votre turbine (limite supérieure maximale de 29 kg).











MODÈLES DISPONIBLES

LH STANDARD ou HP
-Hauteur: de 1,5 à 3,5 m standard
>3,5m option HP

Tuyau aspiration  LH: D200-250mm

Option HP: D250

LH-PRO
-Nettoyage automatique
Pour des hauteurs de 3,5 à 5m

LH-MINI
-Hauteur de 1 à 5m
-Débit de 18-25 L / s

-Tuyau aspiration D160mm



CONSULTATION SUR LES TURBINES

La conception d’un système d’énergie renouvelable intégrant des turbines hydrauliques ou un système mixte photovoltaïque et hydraulique nécessite du temps. Entre 3 et 5% de votre temps, vous devez vous consacrer au design. Si vous avez besoin d’aide, je peux vous aider, mais ce n’est pas gratuit. Vous pouvez émettre vos doutes initiaux et nous vous répondrons. Mais si vous posez des questions complexes (de quel type de matériel avez-vous besoin, comment procéder à l’installation, comment établir des connexions, etc.), vous devez effectuer un paiement. Voir le support technique. Le prix du support technique sera réduit si vous commandez une turbine.



KIT HYDRAULIQUE TURBINE POWERSPOUT.

Les turbines Powerspout (et toutes en général) ont besoin d’autres éléments hydrauliques et électriques pour fonctionner correctement. Ci-dessous, nous vous montrons le matériel que nous incluons dans nos kits:

Réduction PVC d200 / 250mm

– Pot de graisse + support interne pour lubrifie la LH automatiquement

-Régulateur MPPT ou onduleur MPPT

-Interrupteur thermostatique 500Vdc 2p avec boîtier étanche

-Derivateur de sur tension DST, programmé

-Résistance de dérivation d’air

TURBINES LH POWERSPOUT: LISTE DES PRIXS. 2019 Prixs TTC

DESCRIPTION MODÈLE PRIX TTC (€)
Assistance technique et calculs de turbines Powerspout PLT, TRG, LH 48,00
Powerspout Turbine kaplan LH simple Hauteur 1,5-3,5m LH 1825,00
Powerspout Turbine kaplan LH-HP Hauteur 3,6-5m LH-HP 2114,00
Powerspout Turbine kaplan LH-MINI Huteur 1-5m Débit 18-25L/s LH-MINI 1525,00
Powerspout Turbine LH-PRO Huteur 3,6-5m Débit 35-55L/s LH-PRO 2399,00
Assurance de transport DHL NZ-FR turbine  LH
DHL 25,00
Pot de graisse pour PLT/TRG/LH 56,00
Extension de PVC colle 200-250mm 95,00
Interrupteur 500Vdc-10A -2poles + boîtier étanche 138,00
Saloria Dérivateur DST DST 198,00
Saloria Resistance Vdc 500-900W 500-900W 54,00
Assistance technique et calculs de turbines Powerspout PLT, TRG, LH 48,00



POWERSPOUT TRG: DOSSIERS, MANUELS ET FICHIERS TECHNIQUES

POWERSPOUT. ACCESSOIRES DE REPARATION ET DE MAINTENANCE

PLT, TRG, LH, LH-MINI

POT DE GRAISSE AUTOMATIQUE:

Pot Grease Max pour graisser de manière autonome.

Adapté pour à toute turbine Powerspout (PLT, TRG, LH, LH-Mini, Cube)



ROULEMENTS TRG-PLT

Les turbines PLT portent deux tailles de roulements:

-Avant (1 pc): 6205-2Z (52/25mm)

-Arrière (1 pc): 6005-2Z (47/25mm)

Les turbines TRG portent (2 pc):

-Avant et arrière: 6005-2Z (47/25mm)





INJECTEURS PLT/TRG

Buses de rechange sans coupe pour turbines PLT i TRG

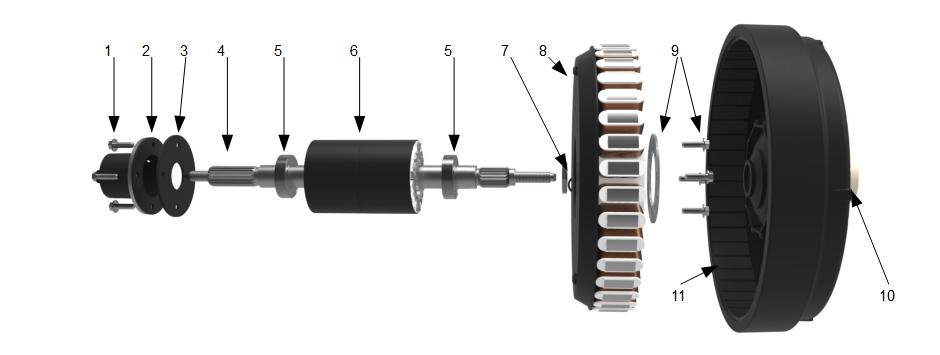

GÉNÉRATEUR  IMANS PERMANENTS (GIP) 36 PÔLES + AXE

Le GIP à 36 pôles avec le type de rotor 4 convient jusqu’à 1,6 kW à 1600 tr / min.

GIP adapté aux applications éoliennes.

Chaque GIP-36 est livré avec les pièces suivantes:

-Stator
– Moteur de type 4: puissance maximale de 1,0 W / tr / min (puissance élevée)
-Axe Type 1 et fil de verrouillage
-Avec roulements et fixations
-Kit d’étanchéité





GÉNÉRATEUR  IMANS PERMANENTS (GIP) 42 PÔLES + AXE

GIP magnétique type 2 pour applications jusqu’à 1,2 kW à 1600 tr / min – Puissance maximale de 0,75 W / tr / min
GIP magnétique type 2+ pour applications jusqu’à 1,36 kW à 1600 tr / min – Puissance maximale de 0,85 W / tr / min

Le stator à 42 pôles est apropié pour vos projets de turbines hydrauliques.

Chaque  GIP 42 contient:

– Stator
-Motéur type 2 ou 2+
-Axe Type 1 et fil de verrouillage
-Roulements et fixations
-Kit d’étanchéité





ACCESSSOIRES KAMLOCK:

Accessoires en plastique Kamlock pour l’union des turbines PLT ou TRG avec tuyau flexible en PVC

TUYAU PVC FLEXIBLE:

Idéal pour les liens des turbines TRG ou PLT avec des pressions <9 bars.

Il est livré sans coupe



PLT: 4m

TRG: 8m

COMMUTATEUR MAGNETOTERMIQUE Vcc + BOITE ÉTANCHE:

Interrupteur de tension spécial Vcc

-C60H DC 10A 500Vcc

-Boite avec voie 3p



RÉGULATEUR DE CHARGE VICTRON MPPT:

En pratique, nous avons vu que les régulateurs MPPT Victron sont les plus optimaux pour les turbines Powerspout.

Nous offrons le tarif Victron à un prix avantageux. Demander le prix



RESISTANCE A L’AIR:

La résistance de l’air permet de dissiper la tension, dans le cas où les batteries sont chargées ou ne consomment pas. De cette manière, la turbine n’entre pas dans la tension de sortie libre. Convient aux éoliennes et hydrauliques. La résistance doit être correctement dimensionnée pour pouvoir être utilisée correctement.



POWERSPOUT, matériel auxiliaire. LISTE DES PRIXS. 2019 Prixs TTC

Code DESCRIPTION MODELE PRIXS TTC (€)
25312522 Assistance technique et calculs de turbines Powerspout PLT, TRG, LH 48,00
25944001 Boite Grease Max 12M 1 boite 12M 55,00
25926205 Powerspout roulement  6205 52/25mm 6205 19,30
25926005 Powerspout roulement  6005 47/25mm 6005 18,00
25736000 Powerspout GIP 36p + axe GIP-36 730,00
25742000 Powerspout GIP 42p + axe GIP-42 530,00
99201111 Interrupteur magnétothermique 2p 10A 500Vdc + boite Vdc 133,00
003 Expédition EU 29,90



POWERSPOUT: DOSSIERS ET TARIFS MATERIAUX AUXILIAIRES

EXEMPLE DE CAPTURE D’EAU POUR UNE TURBINE PLT

La capture de l’eau pour pouvoir la turbiner est un sujet très important. Si dans le tube ils entrent dans les feuilles, il sera obstrué et ne laissera pas passer l’eau. S’ils pénètrent dans le tuyau de petites pierres et du sable, ils peuvent endommager le rouleau hydraulique.

Nous adaptons des boîtes à eau et fabriquons un pré-filtre.
Sur la droite, vous pouvez voir deux photos (sur la photo, l’eau va de droite à gauche).
L’objectif est de retenir les pierres et le sable dans la première boîte. Avec un siphon va à la deuxième boîte. Le siphon empêche les feuilles de passer dans la deuxième case.

L’eau peut circuler au dessus des deux boites (dans la première boite le couvercle est percé).

Dans le second boîtier, il y a un tube foré avec une grille au fond, qui en fait un collecteur pour le tuyau de sortie. Dans la deuxième case, il n’y a que des argiles sans danger pour la turbine

CAPTURE D’EAU: LISTE DES PRIX. 2019 PRIXS TTC

CODE DESCRIPTION MODELE PRIXS TTC (€)
510655 Boite plastique 40 x 40 x 40 noir 40 30,12
511655 Boite plastique 55 x 55 x 55 noir 55 58,12
518655 Couverture simple noir pour boite 40 x 40 40 19,00
519655 Couverture simple noir pour boite 55 x 55 55 48,00
512755 Couverture perforé noir pour boite 40 x 40 40 19,40
513755 Couverture perforé noir pour boite 55 x 55 55 49,00



PRE FILTRES ET CAPTURE D’EAU: DOSSIERS ET FICHIERS TECHNIQUES

CONTRÔLE DE SURTENSION DIRECTMENT SUR LA TURBINE PLT TRG ou LH

Un moyen très simple de protéger les turbines à surtension (tension de sortie libre) consiste à placer un dérivateur de surtension (DST).

Dans ce cas, la surtension est déviée avant d’atteindre le contrôleur (PWM ou MPPT). C’est-à-dire qu’au moyen d’un dispositif de déviation, la lecture de sortie de la turbine est effectuée. Si elle augmente (en raison du manque de charge ou de la charge de la batterie), l’appareil détournera le surplus de tension (à la sortie de la turbine) vers une résistance de dissipation.

L’idée dans le cas est d’avoir un élément qui active un circuit de déviation parallèle, connecté à une résistance électrique qui dissipe la tension (allumage).

DST-70:

Dérivé de surtension DST-70

Dérivant d’une tension de 65-80Vcc

Idéal pour les turbines hydrauliques Powerspout et les systèmes photovoltaïques







DST-110:

Dérivé de surtension DST-110

Dérivant d’une tension de 85-110Vcc

Idéal pour les turbines hydrauliques Powerspout et les systèmes photovoltaïques



CTE-3:

Dérivé de surtension CTE-3 pour systèmes triphasés

Il est alimenté par une tension de 230V

Idéal pour les turbines hydrauliques à sortie triphasée de type Turbiwatt ou les systèmes photovoltaïques



DES-T-150:

Dérivé du surplus solaire DES-T avec contrôle de la température

Il est alimenté par une tension de 150Vcc + température de contrôle

Idéal pour tirer parti des excédents de systèmes photovoltaïques et chauffer de l’eau



VPSSR:

Voltmètre programmable avec relais SSR

Programmation de 0 à 50Vcc

Lorsque la tension de consigne est atteinte, le circuit est fermé.

Idéal pour dériver la tension des batteries



DERIVADORS SOBRETENSIÓ I CONTROLADORS:  LLISTAT DE PREUS. 2019 Preus AMB IVA

CÒDI DESCRIPCIÓ MODEL PREU iva inclòs (€)
91030080 DST-80 Derivador sobretensió programable <80Vcc 40-80 198,00
91040110 DST-110 Derivador sobretensió programable >110Vcc 90-125 198,00
91080150 DST-150 Derivador sobretensió programable >150Vcc 130-160 198,00
91097450 DSTT-450 Derivador sobretensió programable >400Vcc 410-450 218,00
91091420 CTE-1 Control excedent 1 fase 1×230 + relé SSR 240/420 248,00
91090420 CTE-3 Control excedent 3 fases 3×400 + 3 relé SSR 240/420 418,00
91098025 VPSSR Voltímtre programable amb relé SSR de 0-50Vcc 0-50 148,00



DERIVADORS SALÒRIA: FITXES TÈCNIQUES
